1、高層代號,前綴符號為“=”,如 =M3
2、位置代號,前綴符號為“+”,如 +D123
3、種類代號,前綴符號為“-”,如 -K6
4、端子代號,前綴符號為“:”,如 :14
項目代號在圖面中不致混淆的前提下,可以省略。
比如:電氣原理圖中,-KA2表示“編號為2的繼電器”,可以簡化為KA2。

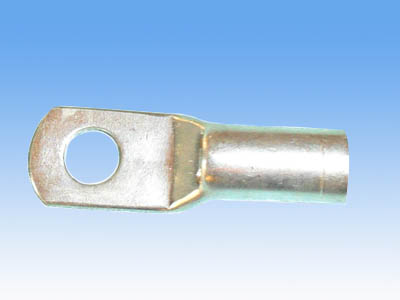

比如繼電保護裝置的電流端子JQH8-12這款端子,J表示接線端子的意思,QH8表示SMW品牌-8是第8個系列,-12表示12位的意思。
按端子的功能分類例如南京三門灣有,普通端子,保險端子,試驗端子,接地端子,雙層端子,雙層導通端子,三層端子,三層導通端子,一進雙出端子,一進三出端子,雙進雙出端子,刀閘端子,過電壓保護端子,標記端子等。按電流分類,分為,普通端子(小電流端子),大電流端子(100A以上或25MM線以上)。按外型分類。可分為導軌式端子,(比如JH1,JH2,JH5,JH9,JHY1等)固定式端子(比如,TB,TC,X3,X5,H系列,JQH8-12,JQH8-12B,JQH8-12C等),線路板端子(PCB端子)等。
接線端子型號存在的意義:便于端子客戶搜索到自己想要的具體型號、產品;便于生產廠商管理;便于代理商和經銷商管理;同時節省了接線端子實物所占據的時間與空間。
